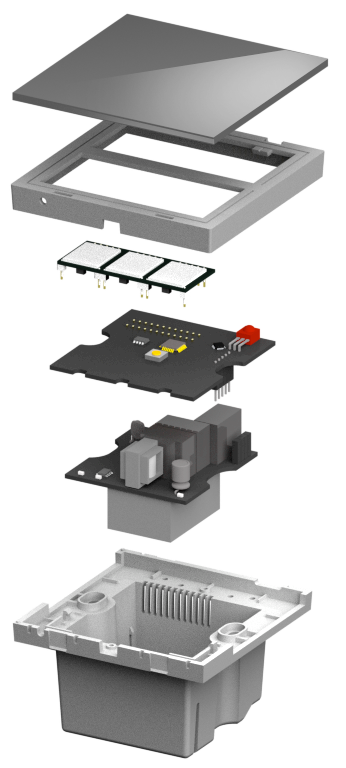

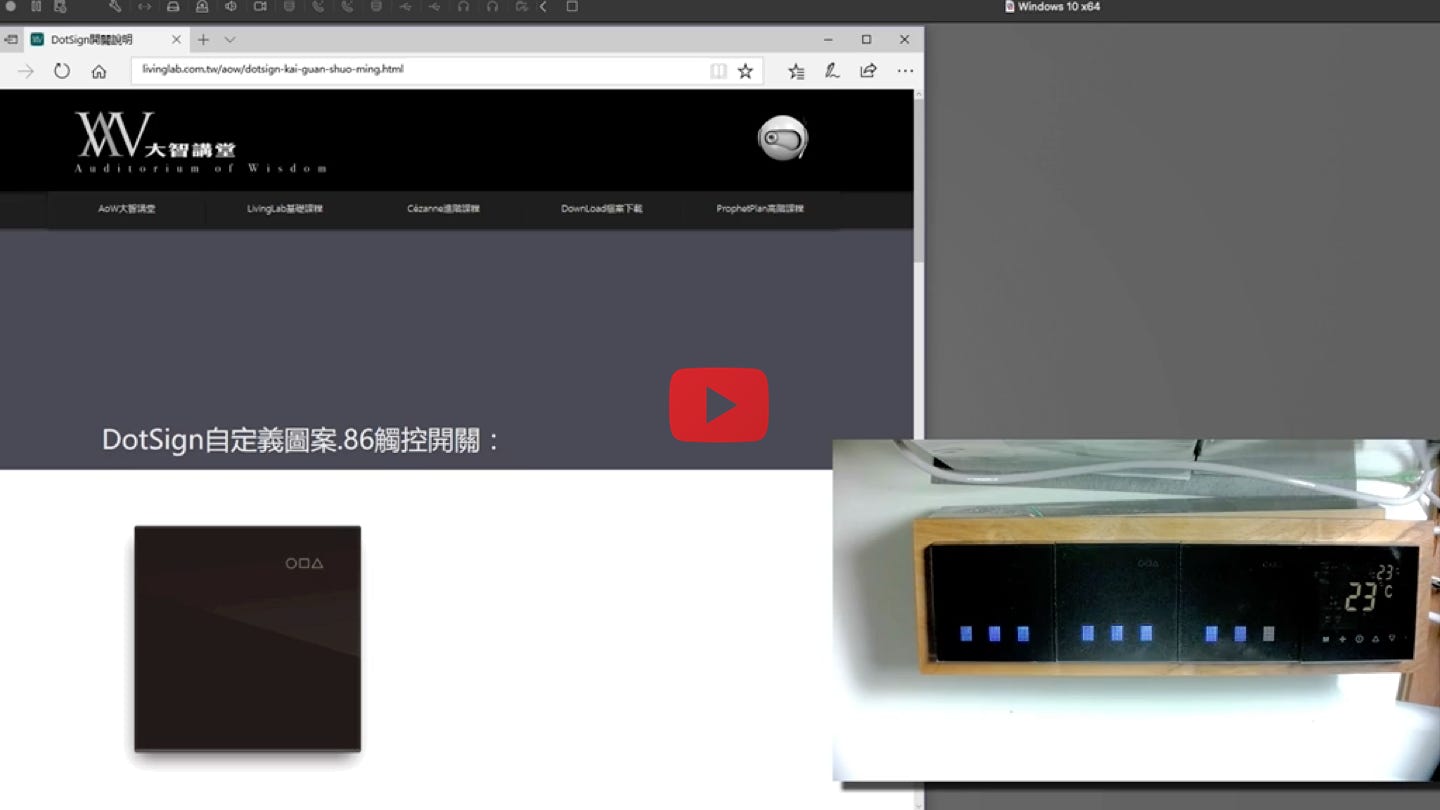

開關尺寸外觀

電容式觸控板

 規格說明：

. 國標86暗裝

. 尺寸: 面板86x86x厚12.5mm.電路底盒深37mm

. 使用電壓:寬電壓AC100~230V .7A

. 內置式保險絲

. 安裝孔距 :60mm

. 顏色:科技黑./陶瓷白

. 控制方式：面板觸控.無線Z-Wave+加強式傳感控制.

. 選購:1/2/3路主控開關

        . 可改為 3 路情境面板(萬用傳感) (方便應用.庫存.)

        . 可以擴充3路自定義線控分控同步開關

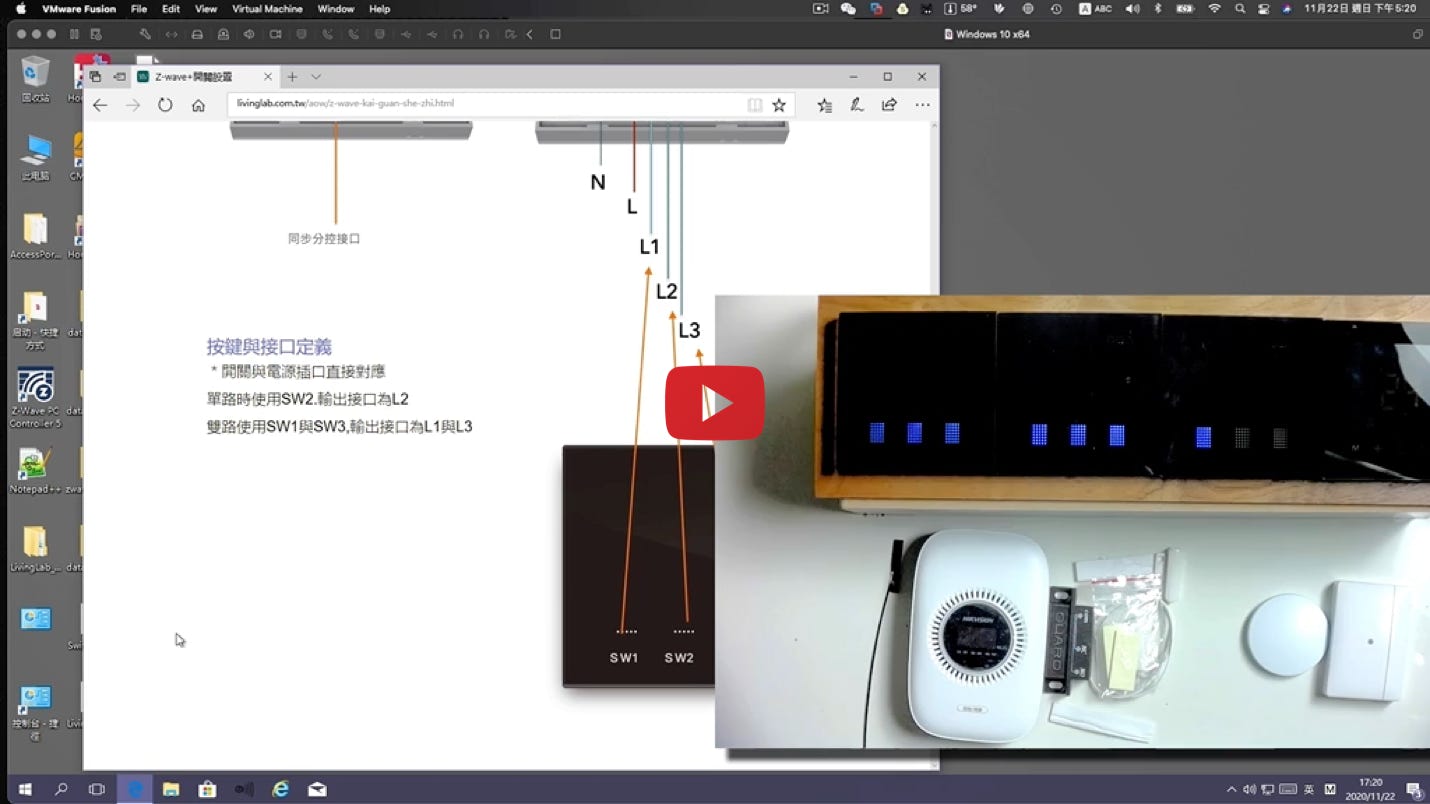

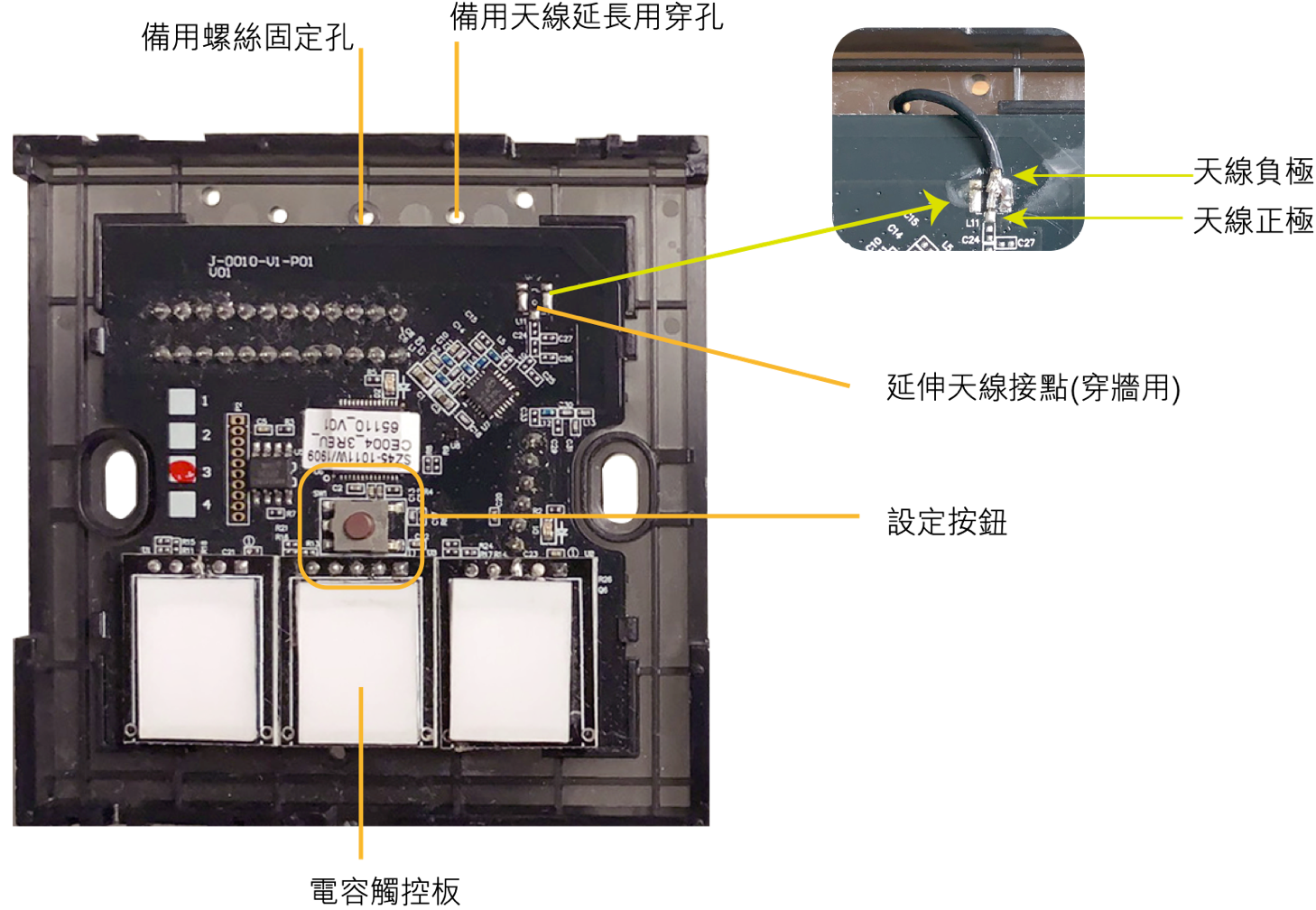

觸控按鍵與接口定義

＊開關與電源插口直接對應..

   單路時使用SW2.輸出接口為L2,

   雙路使用SW1與SW3,輸出接口為L1與L3

技術更正/補充說明：

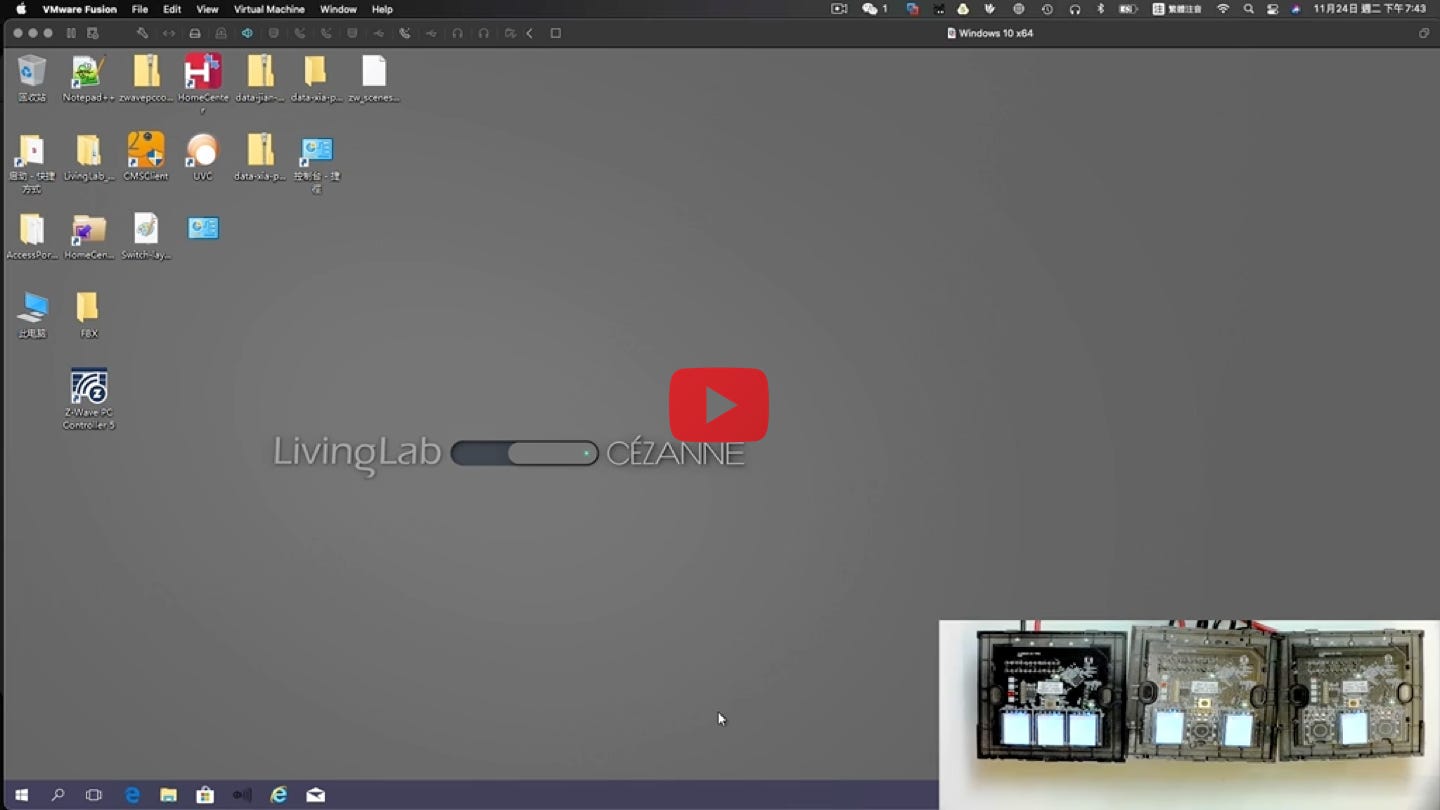

Z-Wave開關技術資料

1. 入網/移除（Include/Exclude）

  ．按一下設定按鈕 Learn SW, 會發射訊號以供 Z-Wave主機做入網/移除 Include/Exclude.

  ．發射一次Z-Wave的NIF訊號,若都沒有配對,則改發四次NWI(每4~6秒)用以做自動配對的動作.

  ．Z-Wave端沒有被Include時,綠色的狀態LED會維持閃爍,被Include後,則綠色的狀態LED ON/OFF.

2. 開關控制Light ON/OFF Control(已被Controller加入後,由Controller下命令)(或手動開關觸發)

  ．Binary Switch Set(0xFF).．控制的Relay1輸出為ON.

  ．Binary Switch Set(0x00).．控制的Relay1輸出為OFF.

  ．按一下對應的開關或是按一下外接的對應開關, 可以切換Relay ON/OFF的狀態.

  ．電路上的開關LED也會依輸出顯示不同顏色:ON：白色 、 OFF：藍色.

3. 開關狀態記憶功能.停斷電時會自動保持,通電後自動恢復斷電前狀態

4. Association MultiChannel Association(本裝置支援 2 Group)

  ．Group 1 設定裝置Reset的回報位址.

  ．Group 2 設定裝置開關觸發後的回報位址,設定後,由Controller下命令).

                   所有的切換按鍵開關回報值皆會回覆到指定的node.

  ．有設定EndPoint會自動使用MultiChannel Command做回報

    ※開機時,若Group 2有設定,會自動回報一次開關狀態.

5.重設RESET ．按住  設置按鍵  送電開機   並持續5秒鐘,

    可以讓裝置Reset到預設值.．所有資料皆回到出廠預設值

6. 中繼功能 Repeater

  ．本裝置擁有Repeater的功能.

  ．支援Repeaters for routing(包含FLiRS的其他裝置).

7. 安全加密功能Security

  ．本裝置支援AES加/解密的功能.支援Command Class Security.

8. OTA ．本裝置擁有Over The Air的更新程式功能.支援OTA-Firmware update.

．其他未特別提到之命令皆為Z-Wave標準的

用法,請參照原廠的說明文件.
